Van cổng ty chìm

Van cổng ty chìm – Báo giá và cấu tạo chi tiết cho DN50 - DN200

Tìm hiểu đầy đủ về van cổng ty chìm: cấu tạo, phân loại, ứng dụng DN50 - DN200, báo giá van cổng ty chìm chính hãng ShinYi, ARV, YDK, AUT, YDK Malaysia.

Bạn đang cần tìm mua van cổng ty chìm chất lượng, hoạt động ổn định và giá tốt? Đây là dòng sản phẩm được nhiều khách hàng lựa chọn nhờ thiết kế gọn, tiết kiệm không gian và độ bền cao.

Bài viết này sẽ giúp quý khách hàng hiểu rõ hơn về cấu tạo, các loại van phổ biến như van cổng ty chìm nắp chụp, van cổng ty chìm tay quay, sự khác biệt so với van cổng ty nổi, cùng bảng báo giá van cổng ty chìm hiện nay – từ DN50, DN80, DN100, DN200 đến các thương hiệu uy tín như ShinYi, YDK, ARV Malaysia, AUT… Tham khảo ngay để chọn được sản phẩm phù hợp tiêu chuẩn và nhu cầu sử dụng trong hệ thống đường ống của bạn.

1. Van cổng ty chìm là gì?

Van cổng ty chìm (gate valve non-rising stem) là loại van cổng mà ty van nằm bên trong thân van nên khi đóng mở, kích thước ngoài của van gần như không thay đổi.

Điều này giúp tiết kiệm không gian lắp đặt, phù hợp với những hệ thống trong lòng đất, tầng hầm hoặc nơi có khoảng trống hạn chế.

Loại van này thường dùng để đóng hoàn toàn hoặc mở lưu lượng, không được khuyến khích dùng để điều tiết dòng liên tục trong thời gian dài vì có thể gây mài mòn đĩa van.

2. Cấu tạo chi tiết và nguyên lý hoạt động

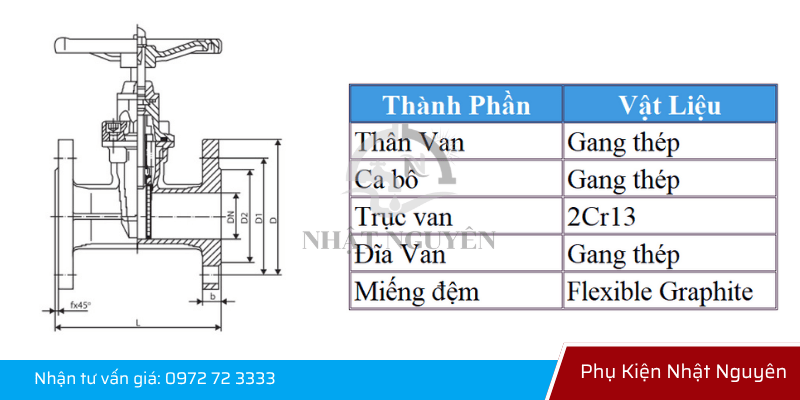

2.1 Cấu tạo

Một van cổng ty chìm thường bao gồm các bộ phận chính sau:

• Thân van, nắp van, đĩa van (cánh van)

• Ty van (trục van) chìm bên trong thân van

• Tay quay (vô lăng) hoặc nắp chụp bên ngoài tùy loại

• Gioăng làm kín, đệm kín để chống rò rỉ

• Kết nối mặt bích, ren hoặc kiểu lắp phù hợp với hệ thống đường ống

2.2 Nguyên lý hoạt động

Khi vận hành van:

• Với loại có tay quay: người vận hành quay vô lăng, ty van truyền động làm đĩa van nâng lên/hạ xuống để đóng mở. Nhưng ty không nhô lên khỏi thân van vì nằm chìm.

• Với loại van cổng ty chìm nắp chụp: bên ngoài van chỉ thấy nắp chụp, không có vô lăng hiện rõ – phù hợp nơi lắp đặt kín hoặc nằm trong mặt sàn.

• Khi đóng van: đĩa được hạ xuống, cửa van bị bịt kín; khi mở van: đĩa được nâng lên hoặc điều chỉnh để tạo lối lưu chất đi qua.

3. Phân loại – Các loại van cổng ty chìm phổ biến

3.1 Van cổng ty chìm nắp chụp

Loại này không có vô lăng lớn bên ngoài, chỉ có phần nắp chụp phía trên. Ty chìm hoàn toàn bên trong thân van.

Phù hợp với hệ thống đường ống ngầm, nơi không có người vận hành thường xuyên hoặc cần bảo vệ khỏi tác động bên ngoài.

3.2 Van cổng ty chìm tay quay

Loại có vô lăng hoặc tay quay bên ngoài để vận hành bằng tay. Đây là loại phổ biến hơn trong các hệ thống công nghiệp vừa và nhỏ.

3.3 So sánh với van cổng ty nổi

• Van ty nổi: ty van nhô lên khi mở, dễ quan sát trạng thái đóng/mở.

• Van ty chìm: ty nằm bên trong, phù hợp nơi không gian hạn chế.

4. Tiêu chuẩn, kích cỡ & thông số kỹ thuật thường gặp

• Kích cỡ (DN): DN50, DN80, DN100, DN200,… và có loại lên đến DN600 hoặc lớn hơn.

• Chất liệu: gang, gang cầu, inox (304, 316), thép. Tùy môi trường để chọn vật liệu phù hợp – chống ăn mòn, chịu nhiệt.

• Áp lực làm việc: thường PN10, PN16, PN25 hoặc tương đương.

• Nhiệt độ làm việc: tùy vật liệu, có loại lên đến ~180 °C hoặc hơn.

• Tiêu chuẩn kết nối: mặt bích theo BS, EN, DIN, JIS.

5. Báo giá van cổng ty chìm

• Dòng thương hiệu ShinYi: van cổng ty chìm nắp chụp DN50 ~ DN600; bảng giá ví dụ: DN50 khoảng 1.684.000 VNĐ, DN100 khoảng 3.057.000 VNĐ.

• Dòng nhập khẩu khác: ví dụ dòng ARV Malaysia, DN50 có giá khoảng 1.650.000 VNĐ.

• Lưu ý: giá dao động theo kích cỡ (DN50, DN80, DN100, DN200), thương hiệu (AUT, YDK, ARV, ShinYi,…), vật liệu, áp lực làm việc và nơi cung cấp.

Gợi ý báo giá:

Quý khách hàng cần báo giá van cổng ty chìm - vui lòng cung cấp thông tin: kích cỡ (DN50, DN80, DN100, DN200…), kết nối (bích, ren), vật liệu (gang, inox, thép), thương hiệu (ShinYi, YDK, ARV, AUT…) để chúng tôi hỗ trợ tư vấn và gửi báo giá chi tiết.

6. Ứng dụng và lợi ích khi sử dụng

6.1 Ứng dụng

• Hệ thống đường ống công nghiệp, xử lý nước thải, cấp thoát nước sạch.

• Phòng bơm, hệ thống PCCC, nơi lắp âm đất hoặc hầm kỹ thuật – bởi van chiếm không gian nhỏ.

• Hệ thống có chất lưu không ăn mòn quá mạnh hoặc khi cần van đóng/mở chứ không điều tiết liên tục.

6.2 Lợi ích

• Tiết kiệm không gian nhờ trục van không nhô lên – phù hợp với hệ thống có diện tích hẹp.

• Dễ dàng lắp đặt, bảo trì và thay thế – cấu tạo đơn giản.

• Đa dạng kích cỡ và vật liệu giúp chọn lựa phù hợp với nhu cầu hệ thống đường ống.

• Thương hiệu uy tín (ShinYi, YDK, ARV…) đảm bảo tiêu chuẩn chất lượng.

7. Hướng dẫn lựa chọn & lưu ý khi sử dụng

• Xác định kích cỡ đường ống (DN50, DN80, DN100, DN200…) và áp lực, nhiệt độ làm việc trước khi chọn van.

• Chọn vật liệu phù hợp với môi trường lưu chất để chống ăn mòn – nếu lưu chất có tính ăn mòn, nên chọn inox hoặc vật liệu cao cấp hơn.

• Lựa chọn giữa loại nắp chụp và tay quay tùy vị trí lắp đặt: nơi tiếp cận dễ dàng nên chọn tay quay, nơi dưới đất hoặc ít người vận hành nên chọn nắp chụp.

• Tránh dùng van cổng ty chìm để điều tiết liên tục lưu lượng – vì không tối ưu cho điều tiết.

• Kiểm tra tiêu chuẩn kết nối – mặt bích, ren, chuẩn BS, EN, JIS để phù hợp với hệ thống hiện có.

• Kiểm tra môi trường: nhiệt độ, áp lực, lưu chất để đảm bảo van hoạt động hiệu quả và bền vững.

Hy vọng bài viết này đã giúp quý khách hàng nắm rõ thông tin về van cổng ty chìm – từ cấu tạo, phân loại (nắp chụp, tay quay), ứng dụng, tiêu chuẩn đến báo giá van cổng ty chìm của các thương hiệu tốt trên thị trường như ShinYi, YDK, ARV.

Nếu quý khách cần báo giá van cổng ty chìm, cần tư vấn kích cỡ DN50, DN80, DN100, DN200 hay lựa chọn vật liệu chống ăn mòn, hãy liên hệ ngay với chúng tôi. Chúng tôi luôn sẵn sàng hỗ trợ, tư vấn và cung cấp sản phẩm van công nghiệp chính hãng, chất lượng với mức giá tốt nhất.
